加工定制否 | 品牌日本先锋 |
型号MXS8475 | 种类LCM液晶模块 |
屏幕尺寸0.8(英寸) 英寸 | 色彩黑底白字 |
亮度400cd | 对比度2000:1 |
分辨率96*39 | 响应时间0.001(ms) ms |

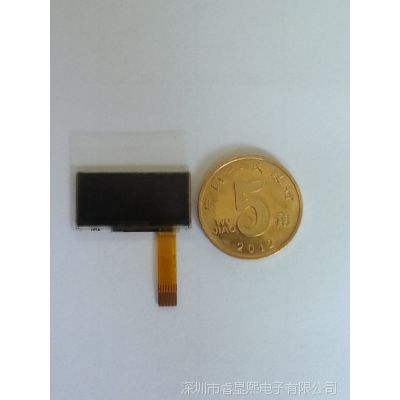

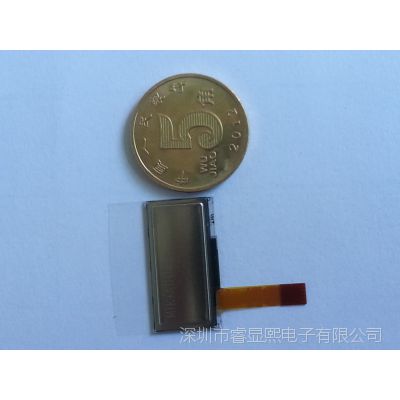

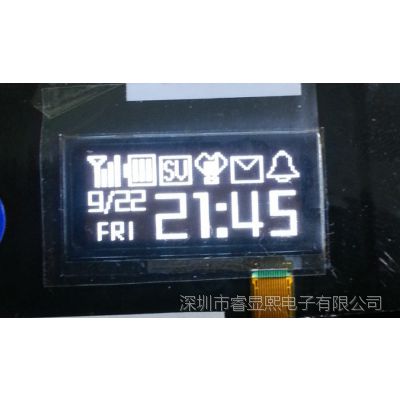

0.8英寸OLED,智能手环、移动电源等可穿戴式设备***。
深圳市睿显熙电子有限公司是一家外向型的高新科技企业,***生产TN、STN、FSTN、CSTN、TFT和其它特殊类型的LCD,以及COF、SMT、TAB、COG模块和代理各种品牌OLED等。我们的产品适用于移动通讯、电子辞典、信息家电、仪器仪表、MP3、PDA等多个领域,大部分产品直接出口欧美、日本和其它国家,成为多个国际***企业的零配件供应商。
0.8“ PM-OLED显示屏,黑底白字,高亮显示,详细资料如下(可来电索规格书和驱动程序,价格面议):

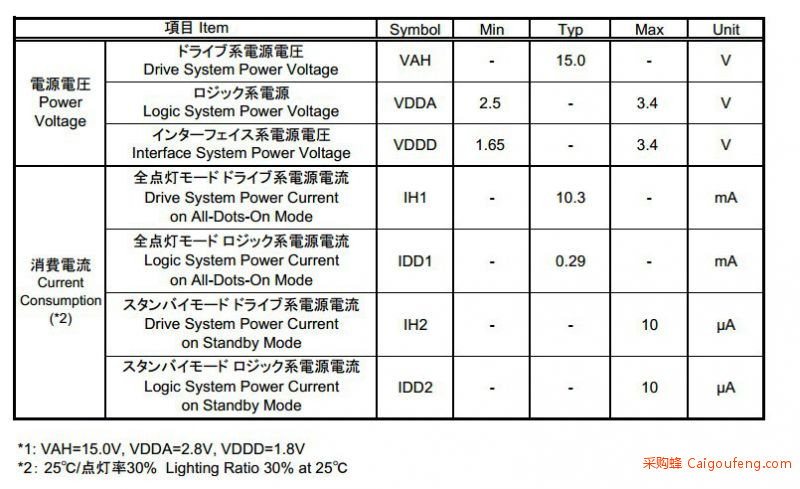

1.电压电流

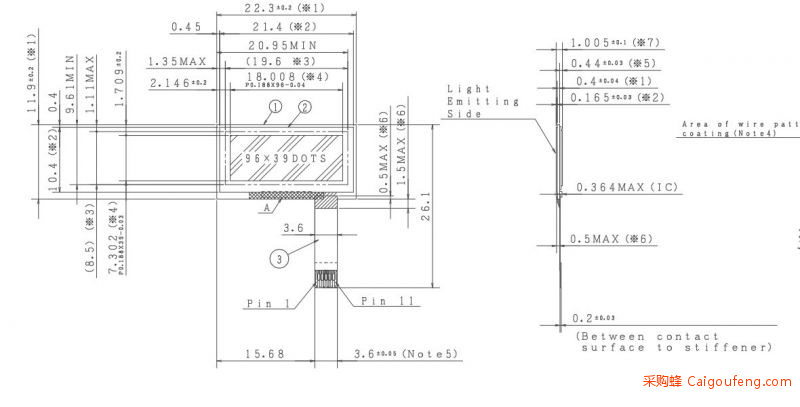

以2.下面是尺寸图:
3. 接口定义:

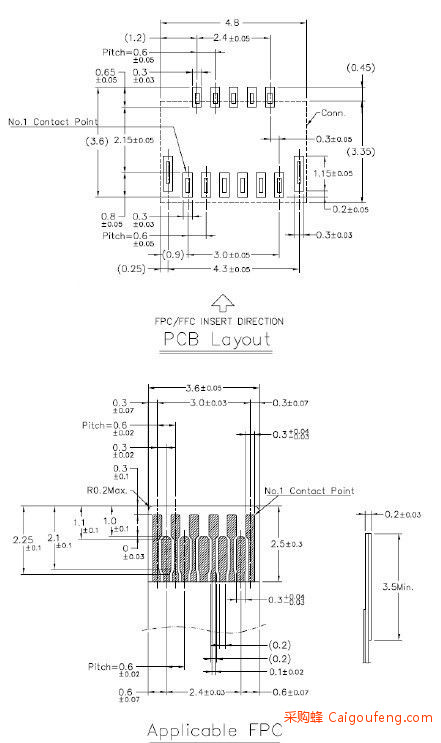

4.FPC连接座子图:

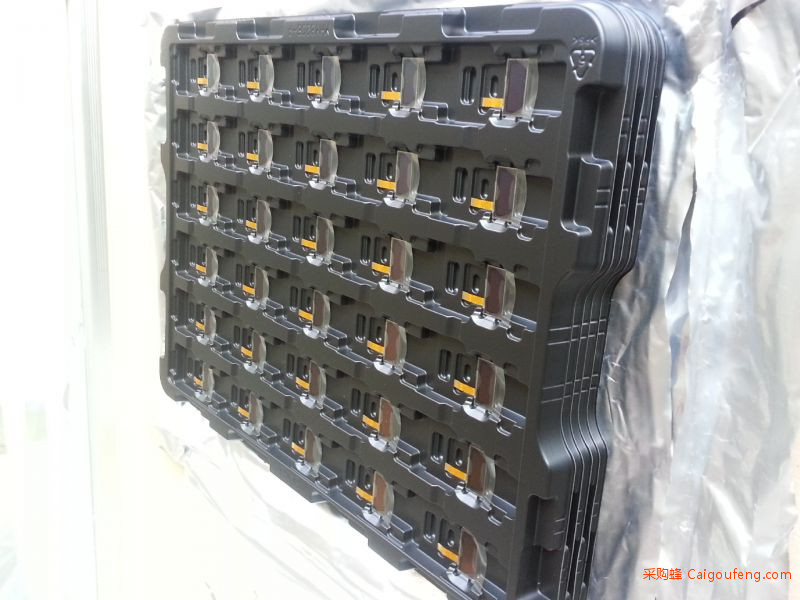

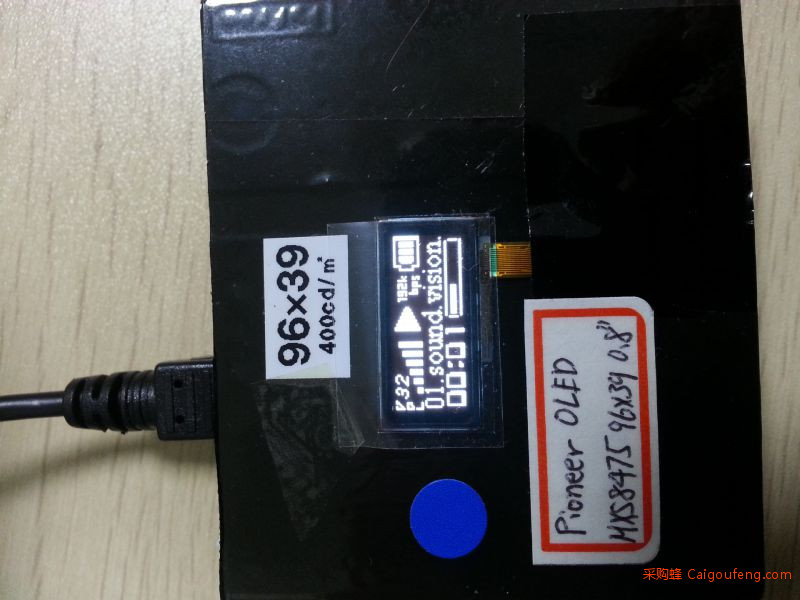

5.点亮和盘装图:
OLED设计说明:
一、 DC/DC控制电路设计说明
要求在VDD处加一个CMOS/三极管以控制DC/DC电路,可有效地防止VBAT通过电感和二极管漏电到OLED产品上,避免关机后出现漏电流。
二、文字处理 在显示文字时,建议采用黑底白字。这是因为采用黑底白字时,1、省电(点亮的点越少需要的电流越小);2、有效防止CROSSTALK现象。
三、表面处理 建议采用镜面处理。当不显示时,显示屏被客户的产品外壳表面处理后隐藏起来,只有在显示内容时才显现出来,给人一种神秘的感觉。
四、显示亮度不够时的处理方式 1、可以提高VCC的电压来提高亮度; 2、可以撕掉OLED屏上的偏光片来提高亮度同时还使产品的厚度变小。(此点是LCD产品无法比拟的)

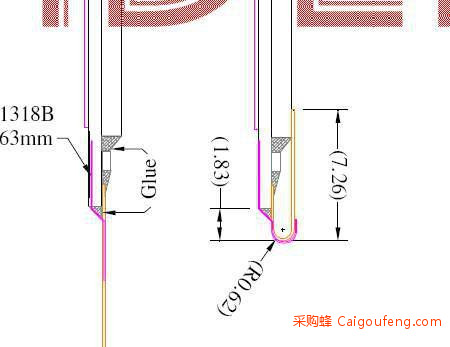

使用OLED时注意事项: 一、关于带有FPC/COF/TCP的OLED产品在设计中需要弯折时的一些注意事项 1.设计时请注意FPC的弯折角度和弯折空间,不要把FPC折死。弯折太紧就容易使FPC折断,造成无显示。 设计时请按照各款模组参考规格书上Drawing的标示来设计。 如下图,与OLED玻璃边缘≥1.83mm,弯折角度呈自然弯曲。
二、关于带有FPC/ TCP的OLED产品在焊接中的一些注意事项
标准压焊条件: 温度180-210deg 时间<10 sec
l 焊接前Panel检查。外观检查,Pin脚无断裂; l 电性检查,测试画面显示正常 l 焊接操作 在PCB/FPC的Pin脚上均匀上锡 用对位孔对位,并固定FPC/TCP,保证焊接时不会移动 添加助焊剂,使用恒温刀头烙铁焊接,温度300-350deg。 重复焊接不要超过三次,在同一点停顿时间不得超过3 sec,每次重复需间隔五分钟。 l 焊接后检查。检查是否有Pin脚移位,焊接不良,焊锡残留,并作适当调整。
l 使用刀头电烙铁,不能用尖头烙铁,防止损伤FPC/TCP的Pin脚。 l 使用恒温烙铁,要求焊接时不会因温度过低而粘住Pin脚。 l 使用助焊剂,可以减少虚焊,冷焊或者连焊 l 由于TCP/FPC的Pin脚的断裂是无法修复的,所以在使用时禁止弯折或者拉扯Pin脚
|
欢迎来电咨询更多产品知识和规格资料,可以直接拔打前台电话——0755-27864416,或者拔打业务经理电话,龚先生——18824658360,一定在时间回复您,谢谢!
欢迎订制各类LCD显示屏,点阵间隙***小可做到0.01mm,路数可到1/240DUTY,ITO厚度有0.55/0.7/1.1mm。可供客户按实际需求选择,还可根据客户要求做多色丝印、切角、麿角、钻孔等特殊工艺,年产量可做到24万对14*16英寸的TN、STN-LCD。产品类型含括TN、HTN、STN、FSTN、COG、TAB、黑膜产品、蓝膜产品。
